Przepustnica przeciwpożarowa EKO-SRB1

Opis Wymiary Dane techniczne Pliki do pobrania

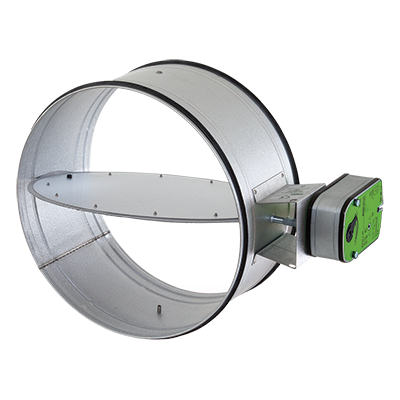

Przepustnica przeciwpożarowa E60S EKO-SRB1 to przepustnica do oddzielenia przeciwpożarowego instalacji ogrzewania, wentylacji i klimatyzacji w budynkach.

Główne cechy:

• klasa odporności ogniowej E60S;
• wymiary od ø100 do ø630 mm;
• montaż w kanałach;
• fabrycznie zamontowany siłownik zabezpieczający 24 V lub 230 V;
• wyrób budowlany oznaczony znakiem CE zgodnie z normą SS-EN 15650:2010;
• dostępna w programie MagiCAD.

Konstrukcja

EKO-SRB1 to certyfikowana znakiem CE przepustnica sklasyfikowana jako E60S, przeznaczona do zapobiegania rozprzestrzenianiu się gazów pożarowych w kanałach wentylacyjnych. Przeznaczona jest do montażu w kanałach przy elementach oddzielenia przeciwpożarowego budynku o klasie odporności ogniowej do EI60. Sterowanie i monitorowanie odbywa się za pomocą systemów EKO-MKE/SKE, EKO-KE, EKO-TME/TSE, EKO-MME/SME, EKO-PRO-M/S lub równoważnych.

Materiał

W standardowym wykonaniu przepustnica EKO-SRB1 wykonana jest z blachy powlekanej powłoką cynk-magnez ZM120 (C4) z elementami montażowymi w klasie C2. Dostępne opcje alternatywne to: powłoka cynk-magnez ZM310 (C5), cynk-magnez ZM120 (C4) lub stal nierdzewna EN 1.4404 (C5), wszystkie z elementami montażowymi w klasie C4.

EKO-SRB1	øA [mm]	B [mm]	C [mm]
100	100	-	110
125	125	-	115
160	160	-	120
200	200	5	120
250	250	30	125
315	315	65	125
400	400	105	125
500	500	155	130
630	630	220	130

Siłownik

Przepustnica EKO-SRB1 jest wyposażona w elektryczny siłownik zabezpieczający 24 V lub 230 V, uzupełniony o czujnik termiczny oraz przycisk testowy do ręcznego sprawdzania działania na miejscu. Czujnik odcina zasilanie siłownika, jeśli temperatura wewnątrz lub na zewnątrz przepustnicy przekroczy 72°C. To samo dzieje się w przypadku zaniku zasilania.

Przepustnica EKO-SRB1 jest dostarczana z siłownikami BFL dla wymiarów do 400 mm. Dla wymiarów 500-630 mm dostarczane są siłowniki typu BF. Siłowniki 24 V są zawsze stosowane w połączeniu z jednostkami monitorującymi EKO-KE 2-16, EKO-MME/SME i EKO-TME/TSE. Siłowniki 230 V są stosowane z jednostką monitorującą EKO-MKE/SKE.

Konserwacja

Przegląd zewnętrzny i wewnętrzny

Należy sprawdzić przewody elektryczne prowadzące do silnika, czujek dymu i czujnika termicznego, aby upewnić się, że nie są uszkodzone. Należy skontrolować korpus przepustnicy, mocowanie silnika, przegrody przepustnicy oraz taśmę uszczelniającą pod kątem oznak uszkodzeń.

Sterowanie i monitorowanie

Należy upewnić się, że przepustnica jest całkowicie otwarta podczas pracy, zamyka się i otwiera całkowicie podczas testowania, a także całkowicie się zamyka po odcięciu zasilania. W przeciwnym razie należy postępować zgodnie z instrukcjami dla systemu sterowania i monitorowania EKO.

Czyszczenie

Zalecamy przeprowadzanie konserwacji zapobiegawczej przepustnicy zgodnie z potrzebami instalacji. Przegrody przepustnicy i korpus (wnętrze) należy czyścić poprzez szczotkowanie, odkurzanie lub wycieranie.

Uwaga! Nie wolno używać wody ani innych płynów. Po zakończeniu przeglądu przepustnicę przeciwpożarową należy pozostawić w normalnej pozycji roboczej.

Montaż

Montaż musi być zawsze wykonywany zgodnie z dołączoną instrukcją montażu.

Akcesoria:

• EKO-NRS - siatka ochronna;
• EKO-FNS - króciec przedłużający z siatką ochronną;
• EKO-GIS - tuleja ścienna do płyt gipsowo-kartonowych, bez zestawu uszczelniacza ogniochronnego.

Parametry:

Dane techniczne	BFL24-T	BFL230-T	BF24-T	BF230-T
Napięcie nominalne	AC 24 V 50/60 Hz, DC 24 V	AC 230 V 50/60 Hz	AC 24 V 50/60 Hz, DC 24 V	AC 230 V 50/60 Hz
Pobór mocy podczas pracy	2,5 W	3,5 W	7 W	8,5 W
Pobór mocy do wymiarowania	4 VA	6,5 VA	10 VA	11 VA
Stopień ochrony IEC/EN	IP 54		IP 54 1) klasa D (DIN 40040)
Punkty przełączania	5°/80°		5°, 80°
Podłączenie	1 m, 4 x 0,75 mm2		1 m, 2 x 0,75 mm2 oraz 6 x 0,75 mm2
Kąt obrotu	95° Sprężyna powrotna
Zabierak osi	połączenie kształtowe 12x12 mm
Moment obrotowy	silnik: min. 4 Nm, sprężyna powrotna: min. 3 Nm		silnik: min. 18 Nm, sprężyna powrotna: min. 12 Nm
Czas ruchu	silnik: <60 s, sprężyna powrotna: ok. 20 s		silnik: 120 s, sprężyna powrotna: ok. 16 s
Kierunek obrotu silnika	możliwość wyboru poprzez montaż L/P
Wskaźnik położenia	mechaniczny
Temperatura otoczenia (normalna praca)	-30... +55 °C		-20... +55 °C
Temperatura otoczenia (praca w trybie bezpieczeństwa)	-30... +75 °C		-30... +75°C (24-godzinna gwarancja bezpieczeństwa)
Poziom mocy akustycznej	silnik: maks. 43 dB(A), sprężyna powrotna 62 dB(A)		silnik: maks. 45 dB(A), sprężyna powrotna: 63 dB(A)
Konserwacja	bezobsługowe
Waga	ok. 1200 g		2800 g	3100 g

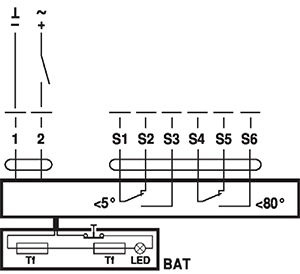

Schemat połączeń BFL24-T:

1: czarny • 2: czerwony • S1: fioletowy • S2: czerwony • S3: biały • S4: pomarańczowy • S5: różowy • S6: szary

Schemat połączeń BF24-T:

1: czarny • 2: biały • S1: biały • S2: biały • S3: biały • S4: biały • S5: biały • S6: biały

Wykres wymiarowania

Korekta poziomu mocy akustycznej w pasmach oktawowych. L_WAOK = L_WA + K_{OK 90°}

	Częstotliwość środkowa [Hz]
Pasmo oktawowe	63	125	250	500	1k	2k	4k	8k
Korekta, KOK 90°	8	5	2	-2	-6	-10	-13	-20
Tolerancja ± dB	-	5	2	3	3	5	2	3

Wyznaczanie poziomów mocy akustycznej, spadku ciśnienia i przepływu powietrza dla przepustnicy przeciwpożarowej zgodnie z normą ISO 5135. Odchylenie standardowe (tolerancja) zgodnie z normą EN ISO 3741:2010.
