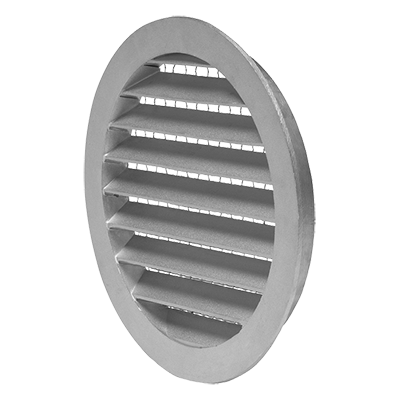

Kratka zewnętrzna EKO-YR

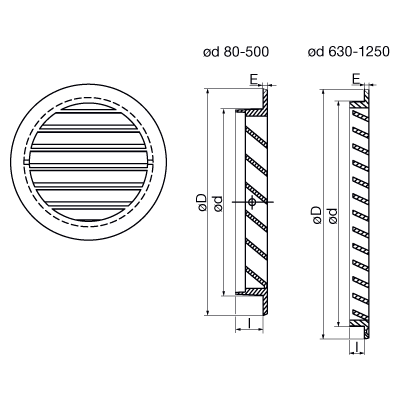

Opis Wymiary Dane techniczne Pliki do pobrania

Kratka zewnętrzna EKO-YR przeznaczona jest do stosowania jako czerpnia i/lub wyrzutnia powietrza w instalacjach komfortowych i przemysłowych (zgodnie z wytycznymi VVS & Kyl AMA 16).

Główne cechy:

• wymiary ø80 - ø500 mm z odlewu aluminiowego i ø400 - ø1250 mm - z blachy stalowej ocynkowanej;
• możliwość wykonania w innych wymiarach i wersjach;
• dostępna w wersji malowanej proszkowo;
• możliwość wykonania z miedzi i stali nierdzewnej;
• standardowo wyposażona w siatkę ochronną;
• dostępna w programie MagiCAD;

Konstrukcja

Kratka ścienna zewnętrzna EKO-YR w wymiarach do 500 mm jest wykonana z odlewu aluminiowego. Wymiary od 400 mm do 1250 mm są wykonane z blachy stalowej ocynkowanej. EKO-YR jest standardowo wyposażona w siatkę ochronną, a siatka przeciw owadom może być dostarczona jako wyposażenie dodatkowe. Średnica jest dostosowana do króćców przyłączeniowych, dzięki czemu kratkę można przykręcić bezpośrednio do kanału. Lamele zostały zaprojektowane tak, aby zapobiegać wnikaniu deszczu, zapewniając jednocześnie niski opór powietrza.

Kratka EKO-YR może być również wykonana z miedzi i stali nierdzewnej począwszy od wymiaru 250 mm i jest dostępna w wersjach malowanych proszkowo.

Konserwacja

W celu zapewnienia optymalnej pracy zalecamy przeprowadzanie konserwacji zapobiegawczej kratek. Należy przeprowadzać coroczny przegląd i w razie potrzeby czyścić lamele kratki.

Odlew aluminiowy:

EKO-YR	øD [mm]	ød [mm]	I [mm]	E [mm]	Powierzchnia czynna [m2]
80	98	80	10,0	3,5	0,003
100	123	100	19,5	2,5	0,006
125	149	125	19,5	2,5	0,009
160	183	160	19,0	3,0	0,015
200	223	200	19,0	3,0	0,024
250	273	250	21,5	3,5	0,038
315	338	315	21,0	4,0	0,063
400	440	400	34,0	6,5	0,079
500	545	500	34,0	6,5	0,118

Blacha stalowa ocynkowana:

EKO-YR	øD [mm]	ød [mm]	I [mm]	E [mm]	Powierzchnia czynna [m2]
400	440	400	50	1,5	0,080
500	540	500	50	1,5	0,130
630	670	630	50	1,5	0,200
710	750	710	50	1,5	0,260
800	840	800	50	1,5	0,340
1000	1040	1000	50	1,5	0,520
1250	1290	1250	50	1,5	0,820

Wydajność

Przepływ objętościowy q_v (l/s) i (m³/h) oraz ciśnienie całkowite, Δp_t [Pa], przedstawiono na wykresach.

Poziom mocy akustycznej w polu swobodnym (1/4 sfery)

Poziom mocy akustycznej LWA przedstawiono na wykresach. Dla poziomu ciśnienia akustycznego w odległości X [m], L_pA = L_WA - K, patrz tabela poniżej:

X [mm]	1	2	3	4	5	10	20
K [dB]	-5	-12	-15	-17	-19	-25	-30

Wykresy do wymiarowania

EKO-YR 80-315

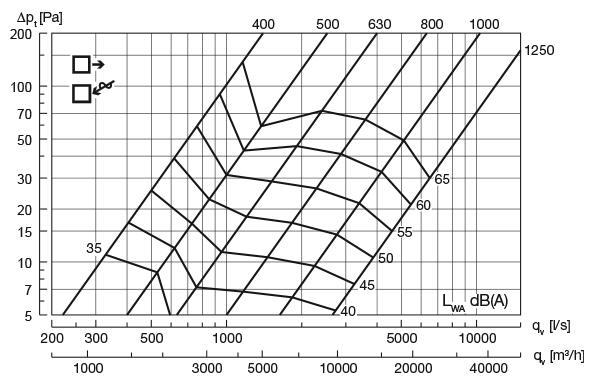

EKO-YR 400-1250
