Produkt marki Lindab

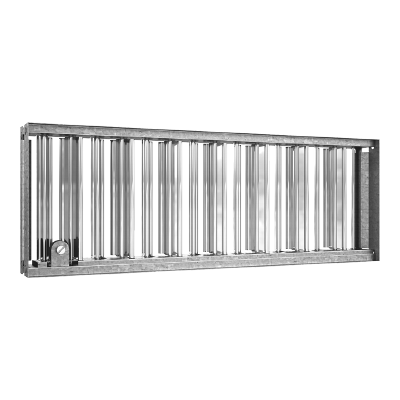

Przeciwbieżna przepustnica regulacyjna DGA może być montowana do kratek aluminiowych AD, AL, AR i AC. Może być również wykorzystywana z aluminiowymi kratkami WLA-11.
Przeciwbieżna przepustnica regulacyjna utrzymywana jest w miejscu przez specjalne opatentowane zaciski, przeznaczone zarówno do mocowania przepustnicy na kratce, jak i do montażu na ramce montażowej lub w skrzynce rozprężnej PBA.
Przepustnice DGA wykonane są w całości ze stali ocynkowanej i posiadają mechanizm do jednoczesnego otwierania lub zamykania wszystkich łopatek (za pomocą wkrętakaśrubokręta).
DGA wyposażona jest w sprężynę zapobiegającą wibrowaniuposiada drut sprężynowy, który zapobiega stukotaniu łopatek.

Konserwacja

W celu uzyskania dostępu do przepustnicy lub kanału należy zdemontować kratkę. Części zewnętrzne można przetrzeć wilgotną ścierką.

Materiały i wykończenie:

  • przeciwbieżna przepustnica regulacyjna: stal ocynkowana.

Wymiary minimalne i maksymalne

H / L 100 → 600 → 800 → 1000 → 1200 → 1600 → 2000
75 • • • • • • • •• •• •• •• •• ••
↓ • • • • • • • •• •• •• •• •• ••
400 • • • • • • • •• •• •• •• •• ••
500 • • • • • •• •• •• •• •• ••
600 • • • •• •• •• •• •• ••
↓ •• •• •• •• •• •• ••
800 •• •• •• •• •• •• ••
↓ •• •• •• •• ••
1000 •• •• •• •• ••
↓ •• •• ••
1200 •• •• ••

• pojedynczy element     •• wiele elementów

DGA z montażem z ukrytymi śrubami:

H / L 600 → 1000 → 1200
300 • • •
↓ •
600 •
↓
1000

• kompatybilne z DGA

Kratki standardowe są dostępne w odstępach co 50 mm w zakresach podanych powyżej wymiarów minimalnych i maksymalnych. Rozmiary niestandardowe są dostępne na życzenie.


kratka z 1 rzędem kierownic / kratka z 2 rzędami kierownic

Montaż typu C, CM, V i VM. Dostępna jest przepustnica DGA z zatrzaskami.

Montaż typu H lub HM posiada opcję skróconej przepustnicy DGA ze względu na ukrytą śrubę.
Przepustnica jest montowana fabrycznie i nie jest demontowalna.
x = 51 mm

Kod zamówienia

DGA -ccc -ddd
Szczegóły kodu:
DGA
Produkt
-ccc
Rozmiar L [mm]
100 - 2000
-ddd
Rozmiar H [mm]
75 - 1200
